BlueFace
``Único sistema constructivo con certificación PassivHaus para clima cálido-templado`` _ BLUEFACE | ID: 1356cs04

Link a la ficha BlueFace en la web del Instituto Alemán PassivHaus.

Clima cálido - templado

SISTEMA DE FACHADA LIGERA ESTANCA MODULAR según la norma armonizada europea UNE-EN 13830:2016

BlueFace es un método industrializado de construcción preparado para cumplir la normativa de implantación inminente de Edificios de Consumo Energético Casi Nulo (EECN). Evaluado por el Instituto Alemán PassivHaus, cumple perfectamente las exigencias y normativa Casa Pasiva. Este sistema ofrece un alto grado de confort interior térmico y acústico, proporcionando una comodidad óptima sin apenas necesidad de climatización artificial.

CONSTRUCCIÓN INDUSTRIAL EN SECO

BlueFace plantea una construcción sin agua ni residuos tanto en la elaboración de los módulos como en la implantación en obra. Aporta además la economía circular a su proceso de fabricación, reciclando materiales sobrantes como relleno aislante. Contrastado con la obra tradicional, la enorme cantidad de escombro y residuos de embalaje queda eliminada.

BlueFace es un envolvente para viviendas dentro de la categoría de fachada ligera y muro cortina. Ofrece una fachada porcelánica de gran formato, modular y autoportante. Se forma a partir de elementos modulares encajados entre sí con altas prestaciones mecánicas y ajustes eficaces. Es capaz de generar una capa exterior estanca, impermeable, muy resistente y duradera.

Todos los elementos modulares se soportan sobre una estructura de acero laminado, fijada a su vez sobre la estructura del edificio. Es un sistema integral de fachada, dado que todos los elementos de cerramiento, ventanas, puertas y el resto los componentes útiles de fachadas quedan asociados entre sí. El sistema BlueFace es un paso más hacia la construcción industrializada de viviendas, que cumple con las normativas y directrices de la Comunidad Europea.

BlueFace ha sido evaluado como sistema de fachada ligera según la norma armonizada europea UNE-EN 13830:2016. También ha sido certificado según los requisitos del Instituto Alemán PassivHaus, derivando de estos análisis las siguientes prestaciones.

COMPONENTE CONSTRUCTIVO PASSIVHAUS

BlueFace ha sido certificado Componente Constructivo por el Instituto Alemán PassivHaus, cuyos estándares de calidad en materia de eficiencia energética e higiene son los más exigentes del mundo.

Este certificado para la zona climática cálida y templada
se otorgó según los siguientes criterios:

CRITERIO DE HIGIENE
El factor de temperatura mínima de las superficies interiores es: fRsi=0,25m²K/W ≥0,65

CRITERIO DE CONFORT
El valor U de las ventanas instaladas es: UW,i ≤1,05 W/(m²K)

CRITERIO DE EFICIENCIA
Coeficiente de transferencia de calor de la envolvente del edificio: U*fPHI ≤0,25 W/(m²K).
Factor de temperatura de las uniones opacas: fRsi = 0,25m²K/W ≥0,82.
Diseño sin puente térmico para detalles de conexión clave: Ψ ≤0,01 W/(mK).

Se proporcionó un concepto de hermeticidad para todos los componentes y detalles de conexión.

ENSAYOS COMO FACHADA LIGERA

BlueFace es un sistema de fachada ligera estanco. Mediante el encaje perfecto de sus componentes, garantiza el aislamiento interior de la vivienda sobre las condiciones climáticas del exterior.

ESTANQUEIDAD AL AGUA

La fachada ligera debe limitar la entrada de agua de lluvia al edificio.
Se ensaya según EN 12154 y su clasificación va de R4, presión de ensayo 150 Pa a R7 y siguientes REXXX en el índice los pascales de ensayo.

El ensayo de la fachada BLUEFACE ha resultado
RE900: No entra agua con una presión de ensayo de 900 pascales.

RESISTENCIA A LA CARGA DEL VIENTO

La fachada ligera debe resistir la diferencia de presión de aire entre el interior y el exterior tanto positivas como negativas sin daños ni deformaciones permanentes. Esta carga del viento la transmite a la estructura del edificio a traves de los anclajes.

La Norma de ensayo es la EN 12179 y la flecha del elemento frontal no debe superar unos niveles definidos.

Resistencia con presiones positivas según UNE-EN 13116:2001: APTO a 1.500 KN/m2.
Resistencia con
presiones negativas según UNE:EN 13116:2001: APTO a 1.500 KN/m2.

Ensayo incrementado de resistencia al viento (seguridad), presiones positivas: APTO a 2.250 KN/m2.
Ensayo incrementado de resistencia al viento
(seguridad), presiones negativas: APTO a 2.250 KN/m2.

TRANSMITANCIA TÉRMICA

Comprueba la capacidad de la fachada ligera de reducir las perdidas energéticas a través de ella y de contribuir al confort térmico en el interior del edificio. Se calcula según la Norma EN ISO 12631 conociendo las conductividades térmicas de las capas de la fachada y el resultado es el coeficiente U w/m2ºK.

Se ha obtenido por ensayo la conductividad térmica de materiales de fabricación propia.
Y con éstos, la fachada BLUEFACE puede alcanzar un valor U 0,16 watios/m2ºK.

BLUEFACE es una fachada ligera autoportante. El sistema actúa como capa de separación entre el interior y el exterior de la edificación, soportando su propio peso, las cargas de presión y succión del viento y de los movimientos de la estructura. BlueFace está anclado a la estructura soporte del edificio y transfiere sus cargas a la misma.

El sistema BlueFace ha sido evaluado conforme a la normativa armonizada europea para fachadas ligeras UNE-EN 13830:2016, realizando los ensayos pertinentes en el organismo notificado ENSATEC (NB 1668).

BlueFace es un sistema modular de construcción de fachadas ligeras. Sobre una base de travesaños de acero, se instalan módulos opacos multicapa revestidos por un exterior porcelánico de gran formato, o bien elementos de cerramiento como puertas, ventanas o celosías orgánicas.

Todo ello forma un sistema envolvente de fachada completa, estructuralmente independiente, de fabricación industrializada e instalación seca en obra, cumpliendo las prestaciones físicas exigibles.

La modulación de bastidores permite incluir puertas de exterior porcelánicas, voladizos y cornisas, peldaños porcelánicos o ventanales de gran tamaño.

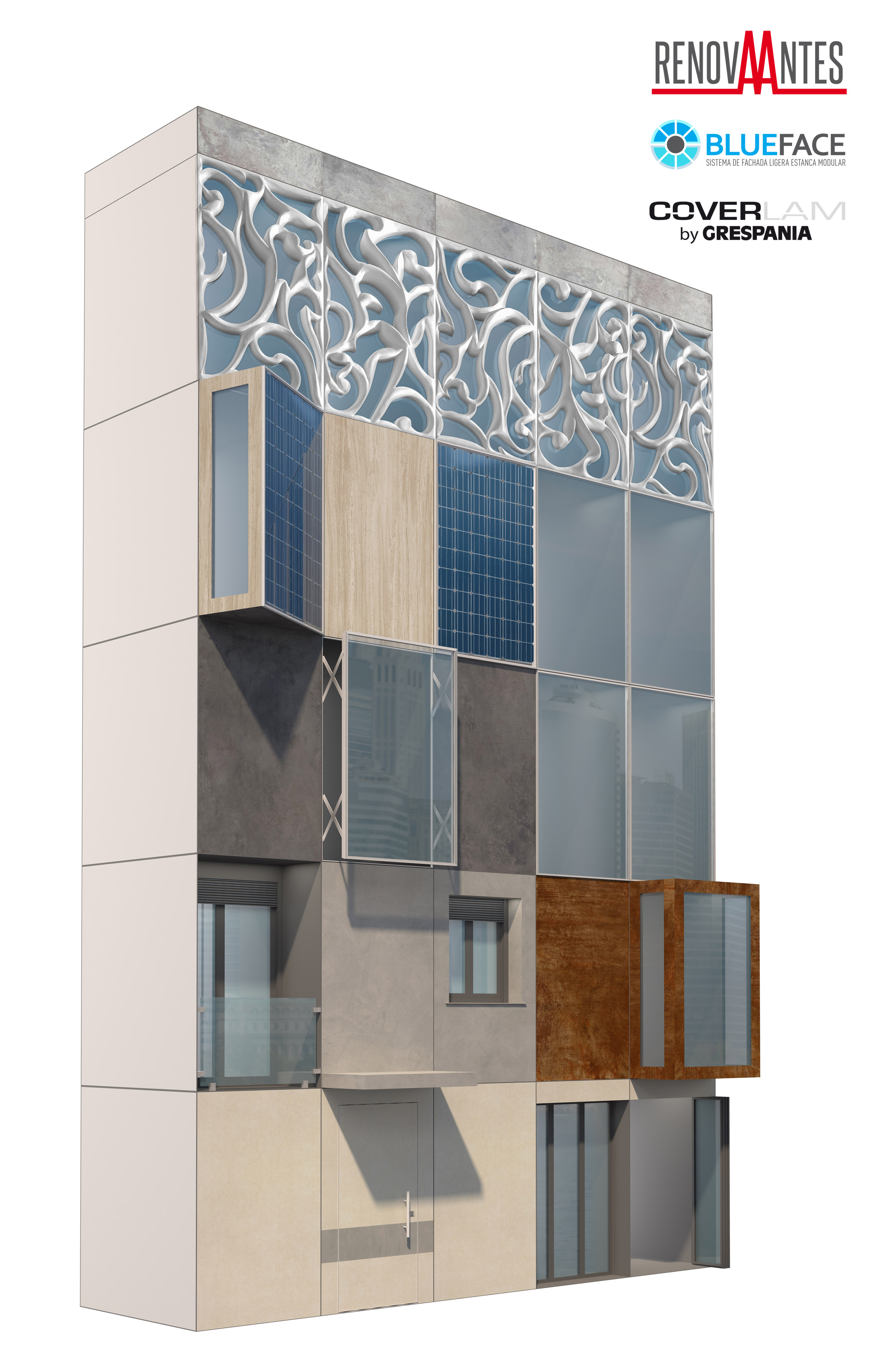

BlueFace se compone de módulos constructivos con diferentes funciones, completando el envolvente total de una vivienda. Los módulos porcelánicos sólidos crean el muro de la vivienda. Puertas, ventanas y cristaleras completan las aperturas. Placas fotovoltaicas, voladizos o elementos orgánicos también son módulos BlueFace.

BlueFace es un envolvente para viviendas dentro de la categoría de fachada ligera y muro cortina. Ofrece una fachada porcelánica de gran formato modular y autoportante. Se forma a partir de elementos modulares encajados entre sí con altas prestaciones mecánicas y ajustes eficaces. Es capaz de generar una capa exterior estanca, impermeable, muy resistente y duradera.
